同恩牌熱泵干燥機是一種利用熱泵原理集除濕、加熱,排濕于一體的新型節能智能化干燥設備,來除去空氣中所含水份,降低空氣濕度,此設備不受外界環境溫度濕度影響,適合各地區使用要求。機器采用我公司回?zé)嵫h(huán)熱泵除濕方式,拓寬了除濕機在工業干燥領域的應用,干燥性能比普通熱泵除濕干燥節能30%以上,大大節約運行費用;中高溫干燥方式(常溫~70℃),接近自然干燥,被干物品的品質好、色澤好、產品等級高,無污染,而且***環保衛生要求。干燥過程中物料不變形、不開裂、不變色、不變質、不氧化、干燥徹底、干燥后復水性好、營養成分損失少,儲存期長,比任何傳統干燥設備更有效地保護干燥物的色、香、味、個體形態和有效成分。采用送風循環脫水并實現物料快速干燥。機組采用觸摸屏全自動控制方式(帶有溫濕度設定,機器故障顯示及工作模式和設定定時開關機、循環開關機以及時空模式等),性能穩定,操作方便。根據客戶需要,可設定不同干燥曲線,滿足不同種類物料干燥,具有適用范圍廣,干燥效果顯著,外形美觀,結構緊湊,功能齊全,運行寧靜,機組獨立放置在庫房外,易維護及操作,延長設備使用壽命。
★ 同恩牌熱泵干燥機在相對濕度為10%~90%范圍內,控制環境溫度在常溫~70℃能正常干燥物料。
一、產品特點
★ 干燥節能
同恩牌熱泵干燥機采用谷輪或大金壓縮機,采用熱泵技術,節能脫水,使得干燥效率大大提高,特別是在高溫狀況下干燥物料,有很高的能效比
★ 安裝、控制、維護簡單。
結構緊湊、易于安裝。
觸摸屏全自動控制,可實現機組的聯動控制。
★ 可靠性高
主機采用加強結構設計,可延長使用壽命。
機身內外所有部位均采用噴塑處理,不僅美觀,更能防銹防腐。
加大風機組軸徑以及耐高溫材料,增加其運轉穩定性及壽命。
二、工作原理
干燥機工作系統分為兩部分
1、干燥脫水部分
由壓縮機、冷凝器、膨脹閥、蒸發器、換熱器及連接管道組成,低壓制冷劑氣體由壓縮機吸入,壓縮成高壓氣體,進入冷凝器并放出熱量,經冷凝器冷卻成液體,然后經過過濾器毛細管節流成低壓、低溫的氣液混合物進入蒸發器,由蒸發器蒸發為氣體,吸收空氣中的熱量,再回到壓縮機。制冷劑工質在制冷系統內這樣反復循環,由風機帶動干燥房?jī)?nèi)含水空氣經冷凍結露后在經過熱還原提升溫度,變成高溫干燥風送入干燥房干燥物料,循環送風和脫水,達到干燥物料的目的。

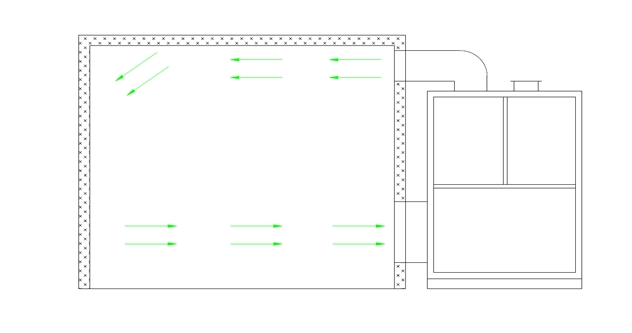

2、干燥房控溫
干燥房熱空氣對物料進行加熱,吸熱后物料表面水分汽化成水蒸汽,濕熱空氣經回?zé)崞鹘禍?顯熱)至接近空氣露點溫度;降溫后較飽和空氣經過蒸發器,空氣進一步降溫至露點溫度以下,空氣中水蒸汽冷凝并釋放冷凝潛熱,空氣經過蒸發器降溫脫濕而達到除濕干燥目的;經過蒸發器降溫脫濕后低溫飽和空氣后進入回?zé)崞鞯蜏貍?cè),與高溫側進行熱交換后升溫;經過回?zé)崞鞯蜏貍?cè)后進去空氣冷凝器吸收制冷劑冷凝過程釋放熱量進一步加熱;熱空氣由主風機送入干燥房進入下一循環。
高溫?zé)岜酶稍锍凉駲C(jī)
項目 | 單位 | TE12GRCJ | ||
名義脫水量 | Kg/h | 60 | ||
名義制熱量 | Kcal/h | 35296 | ||
機組額定功率 | kW | 13.44 | ||
電加熱功率 | kW | 20 | ||
機組最大功率 | kW | 33.44 | ||
壓縮機 | 型式 | 全封閉柔性渦旋式 | ||
啟動方式 | 交流接觸器啟動 | |||
功率 | kW | 2*5.42 | ||
送風機 | 型式 | 高溫軸流式 | ||
功率 | kW | 1.5 | ||
循環風量 | m3/h | 5500 | ||
排濕風機 | 型式 | 離心式 | ||
功率 | kW | 1.1 | ||
循環風量 | m3/h | 2500-4500 | ||
冷媒 | R134a | |||
干燥房控制溫度 | 常溫—70℃ | |||
電源 | 380V 3N~ 50Hz | |||
干燥控制模式 | 定值、曲線 | |||
設備功能 | 除濕、排濕、升溫、恒溫 | |||
控制系統 | 觸摸屏 | |||
底盤排水口 | mm | 15 | ||
機身尺寸 | 高度 | mm | 1910 | |
深度 | mm | 1450 | ||
寬度 | mm | 1030 | ||
凈質量/毛質量 | kg | 550 | ||
保護 裝置 | 過電流保護、高低壓保護,相序保護、 壓縮機內置高溫保護、延時啟動保護 |
備注:以上技術參數僅供參考,以實體機銘牌為準!
